NationStar Triac Optokoppler

Triac-Optokoppler sind in elektrischen Steuerungssystemen unverzichtbar und als grundlegendes Element der Wechselstrom-Laststeuerung von großer Bedeutung, da sie galvanische Trennung, Signaltriggerung und zuverlässige Signalübertragung ermöglichen. Sie gehören zu den grundlegenden Bausteinen von schlau und intelligente Haushaltsgeräte.

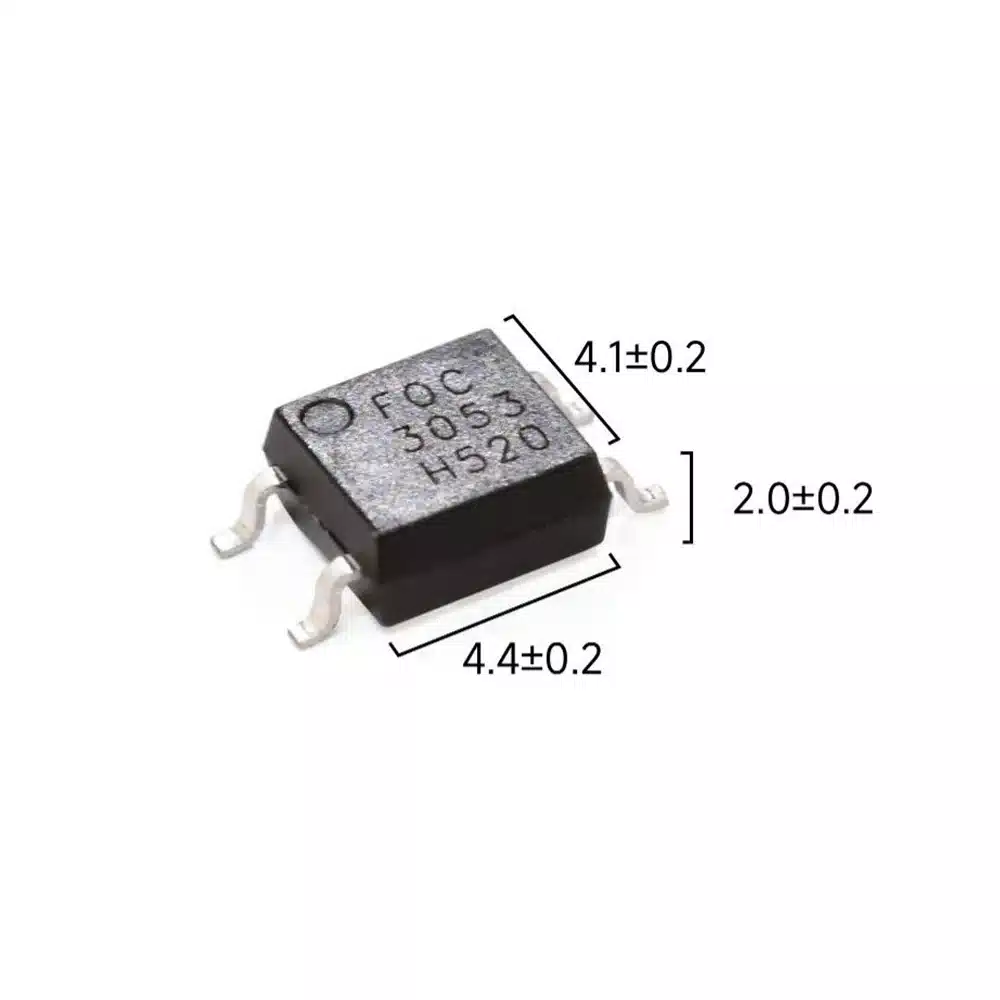

Die Triac-Optokoppler der Nationstar FOC-30XXM4-Serie zeichnen sich durch ein sehr schlankes Gehäuse (4,4 mm × 4,1 mm × 2,0 mm) und eine maximale Isolationsspannungsfestigkeit von 3750 Vrms aus. Dank ihrer geringen Größe und hohen Durchschlagsfestigkeit eignen sie sich für Anwendungen mit hohen Anforderungen an die Durchschlagsfestigkeit, begrenztem Platz auf der Leiterplatte und hohen elektrischen Sicherheitsstandards, wie beispielsweise in Haartrocknern, Reiskochern und anderen kleinen Smart-Home-Komponenten. Sie bieten eine hocheffiziente und äußerst zuverlässige optoelektronische Isolationslösung.

Hochleistungs-Triac-Optokoppler

Die Serie kombiniert eine optotriakische Ausgangsstufe mit hohem Ansteuerstrom, die bis zu 100 mA Gate-Ansteuerstrom liefert und somit den direkten Anschluss von Leistungstriacs mit Lastströmen von 10 A bis 16 A ermöglicht. Die Schaltung eignet sich für intelligente Geräte, industrielle Automatisierung und intelligente DIN-Schienen-Schaltanlagen und bietet hohe elektrische Isolation und Schaltleistung.

Reaktionszeit im Mikrosekundenbereich

Die FOC-30XXM4-Serie bietet eine Fotoansprechzeit von 10–40 μs. Dies ermöglicht eine präzise Phasenwinkelsteuerung und eine schnelle Reaktion auf transiente Zustände und gewährleistet somit einen stabilen Betrieb unter dynamischen Laständerungen.

Robustheit und EMV-Immunität

Es verwendet einen hochdichten Anschlussrahmen aus rotem Kupfer, um die Korrosionsbeständigkeit in salzhaltigen und alkalischen Umgebungen zu erhöhen. Der unidirektionale optische Signalübertragungspfad zeichnet sich durch eine hohe Immunität gegenüber elektromagnetischen Störungen (EMI) aus und gewährleistet Langzeitstabilität und Systemintegrität auch in Umgebungen mit elektrischen Störungen.

Langzeitzuverlässigkeit

Die FOC-30xxm4-Serie basiert auf einem ausgereiften funktionalen Chipdesign und fortschrittlichen Gehäuseverfahren und gewährleistet stabile elektrische Eigenschaften bei Umgebungsbedingungen bis zu 110 °C im Betrieb. Dies sorgt für eine lange Lebensdauer des Produkts und Zuverlässigkeit sowohl für elektronische Systeme im Konsumbereich als auch in der Industrie.

Triac-Optokoppler zeichnen sich durch ein ultradünnes Gehäuse, eine Isolation von 3750 Vrms, eine hohe Gate-Ansteuerleistung und eine schnelle Mikrosekunden-Reaktion aus und ermöglichen so eine zuverlässige AC-Laststeuerung für intelligente Haushaltsgeräte, industrielle Automatisierung und intelligente Schaltanwendungen.
